تعداد پورت های سوئیچ شبکه

مناسب تعداد اتصال بالا

در خانواده Cisco Catalyst 1200، مدل‌های ۸، ۱۶، ۲۴ و ۴۸ پورتی وجود دارد و بسته به مدل، Uplinkها می‌توانند 1GbE SFP یا 10GbE SFP+ باشند.

پورت سوئیچ شبکه چیست؟

پورت همان محل اتصال کابل یا رابط ارتباطی به دستگاه است. وقتی کابل Ethernet را از کامپیوتر، دوربین، تلفن IP یا Access Point به دستگاه وصل می‌کنید، در واقع از یکی از همین درگاه‌ها استفاده کرده‌اید.

در مدل‌های معمولی، بیشتر اتصالات از نوع RJ45 هستند و کابل مسی شبکه به آن‌ها وصل می‌شود. اما در مدل‌های حرفه‌ای‌تر، ممکن است چند جایگاه SFP یا SFP+ نیز در نظر گرفته شده باشد.

اینجا یک اشتباه رایج اتفاق می‌افتد. مثلاً ممکن است مشخصات یک محصول نوشته باشد:

24 × 1G RJ45 + 4 × 10G SFP+

در این حالت، شما ۲۴ اتصال یک گیگابیتی برای دستگاه‌های اصلی دارید و چهار رابط دیگر برای Uplink پرسرعت در اختیار شماست. بنابراین نباید همه این موارد را بدون توجه به کاربردشان فقط «۲۸ پورت معمولی» در نظر گرفت.

Cisco در مشخصات Catalyst 1200 نیز همین تفاوت را نشان می‌دهد؛ برای نمونه مدل C1200-24T-4X دارای ۲۴ رابط 1G و چهار رابط 10G SFP+ است.

برای انتخاب یک محصول، Cisco در مشخصات رسمی Catalyst 1200 فقط به تعداد درگاه‌های اصلی اشاره نمی‌کند و Uplink و PoE را نیز جداگانه مشخص کرده است.

“Network ports 8 x 1G ... 16 x 1G ... 24 x 1G ... 48 x 1G”

یعنی «درگاه‌های ارتباطی در ظرفیت‌های ۸، ۱۶، ۲۴ و ۴۸ رابط یک گیگابیتی ارائه می‌شوند.»

نکته مهم اینجاست که در همان خانواده، مدل‌های ۲۴ و ۴۸ پورتی می‌توانند در کنار رابط‌های 1G، چهار Uplink از نوع 1G SFP یا 10G SFP+ داشته باشند. بنابراین تعداد اتصال کاربران تنها یکی از معیارهای انتخاب است.

انواع پورت سوئیچ شبکه

همه درگاه‌های یک دستگاه نقش یکسانی ندارند. نوع اتصال، سرعت و کاربرد هرکدام می‌تواند متفاوت باشد.

RJ45؛ انتخاب رایج برای تجهیزات کاربران

RJ45 همان رابطی است که معمولاً برای اتصال کابل‌های مسی Ethernet استفاده می‌شود. کامپیوتر، پرینتر، تلفن تحت شبکه، دوربین IP و اکسس پوینت می‌توانند از این ارتباط استفاده کنند.

در سوئیچ‌های رایج، پورت‌های RJ45 می‌توانند 10/100/1000Mbps باشند؛ البته مدل‌های Multi-Gig با سرعت‌های بالاتر مانند 2.5Gbps و 5Gbps نیز وجود دارند.

در صورتی که برای یک دفتر معمولی محصول تهیه می‌کنید، تعداد رابط‌های RJ45 معمولاً همان عددی است که در نگاه اول برای شما اهمیت دارد.

SFP؛ برای ارتباط نوری و Uplink

SFP بیشتر زمانی به کار می‌آید که قرار است ارتباط از طریق فیبر یا برخی ماژول‌های سازگار برقرار شود.

برای مثال، ممکن است در یک طبقه ۲۴ کامپیوتر داشته باشید و بخواهید دستگاه آن طبقه را با فیبر به رک اصلی متصل کنید. در چنین شرایطی وجود SFP می‌تواند بسیار کاربردی باشد.

SFP+؛ وقتی Uplink سریع‌تر لازم است

SFP+ معمولاً برای ارتباط‌های 10Gbps استفاده می‌شود. این رابط‌ها بیشتر در پروژه‌هایی اهمیت دارند که حجم انتقال داده بین تجهیزات زیاد است.

مثلاً یک سوئیچ ۲۴ پورتی ممکن است برای اتصال کاربران کاملاً مناسب باشد، اما اگر ترافیک زیادی بین این سوئیچ و Core یا سرور جابه‌جا شود، Uplink یک گیگابیتی می‌تواند محدودکننده باشد. در چنین شرایطی، مدل دارای SFP+ 10Gbps انتخاب مناسب‌تری است.

به همین دلیل، بعضی مدل‌های ۲۴ و ۴۸ پورتی، چهار SFP+ با سرعت 10Gbps دارند.

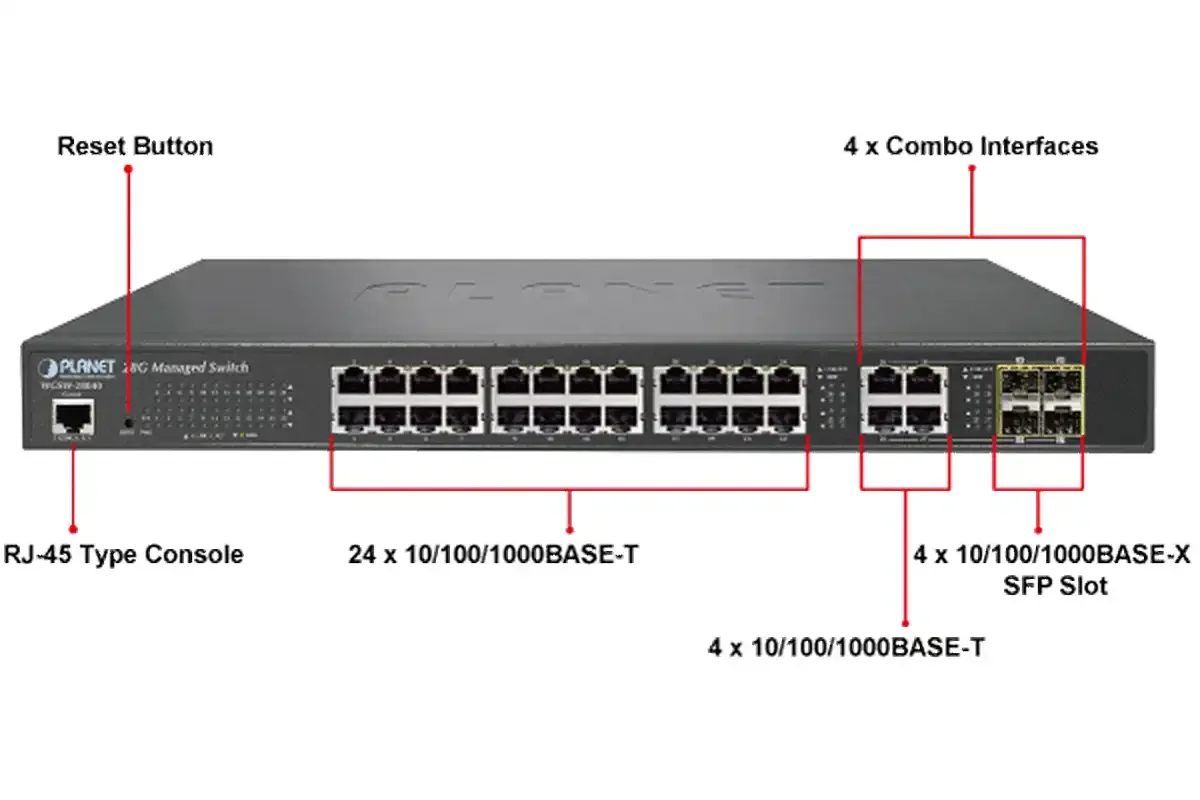

Combo Port چیست؟

در مشخصات محصول ۱۰ رابط Gigabit Ethernet ذکر می‌شود، اما دو رابط Combo بین RJ45 و SFP مشترک هستند و نباید آن‌ها را ۱۰ درگاه مستقل قابل استفاده همزمان در نظر گرفت.

در سری Catalyst 1200، برای مثال، مدل C1200-8T-E-2G دارای ۸ رابط RJ45 و ۲ رابط Combo است؛ یعنی در مشخصات کل سیستم ۱۰ رابط Gigabit Ethernet دیده می‌شود، اما دو Combo بین RJ45 و SFP مشترک هستند.

بنابراین هنگام خرید، حتماً ببینید عدد اعلام‌شده مربوط به تعداد کل رابط‌ها است یا فقط تعداد RJ45.

PoE؛ انتقال برق و اطلاعات با یک کابل

چنانچه در پروژه دوربین IP، تلفن تحت شبکه یا Access Point دارید، PoE اهمیت زیادی پیدا می‌کند.

در مدل‌های PoE، دستگاه می‌تواند برق موردنیاز تجهیزات سازگار را از همان کابل Ethernet تأمین کند. در نتیجه برای هر دوربین یا تلفن نیازی به کابل برق جداگانه در کنار کابل داده ندارید.

اما فقط تعداد PoE را نبینید؛ Power Budget هم مهم است.

برای مثال، Cisco برای مدل C1200-24P-4G بودجه PoE برابر 195 وات و برای C1200-24FP-4G برابر 375 وات اعلام کرده است. در مدل C1200-48FP-4X این مقدار به 740 وات می‌رسد.

این اختلاف در یک پروژه واقعی کاملاً مهم است.

پورت های سوئیچ شبکه چه کاربردی دارند؟

هر درگاه می‌تواند برای اتصال یک تجهیز مشخص استفاده شود. بنابراین بهتر است قبل از خرید، تجهیزات را یکی‌یکی فهرست کنید.

اتصال کامپیوترها

در یک دفتر اداری، بیشترین تعداد اتصال معمولاً مربوط به سیستم‌های کاربران است.

اگر ۱۸ کامپیوتر دارید، خرید مدل ۱۶ پورتی از همان ابتدا منطقی نیست؛ حتی چنانچه بقیه تجهیزات را در نظر نگیریم.

اتصال دوربین‌های IP

در پروژه‌های نظارتی، تعداد دوربین‌ها مستقیماً روی ظرفیت موردنیاز تأثیر دارد.

مثلاً زمانی که ۱۲ دوربین دارید و قرار است همه از یک دستگاه PoE استفاده کنند، حداقل باید ۱۲ درگاه PoE در دسترس باشد. اگر چهار کامپیوتر و یک Uplink نیز به آن اضافه شود، دیگر یک مدل ۱۶ پورتی کافی نخواهد بود.

اتصال تلفن IP

تلفن‌های IP نیز یک اتصال Ethernet نیاز دارند و در مدل‌های PoE، برق و داده از همان کابل منتقل می‌شود.

اتصال Access Point

هر اکسس پوینت کابلی به یک پورت نیاز دارد؛ بنابراین تعداد نقاط دسترسی را نیز باید در محاسبه ظرفیت لحاظ کرد.

در این قسمت، فقط تعداد رابط مهم نیست؛ سرعت Uplink هم اهمیت دارد.

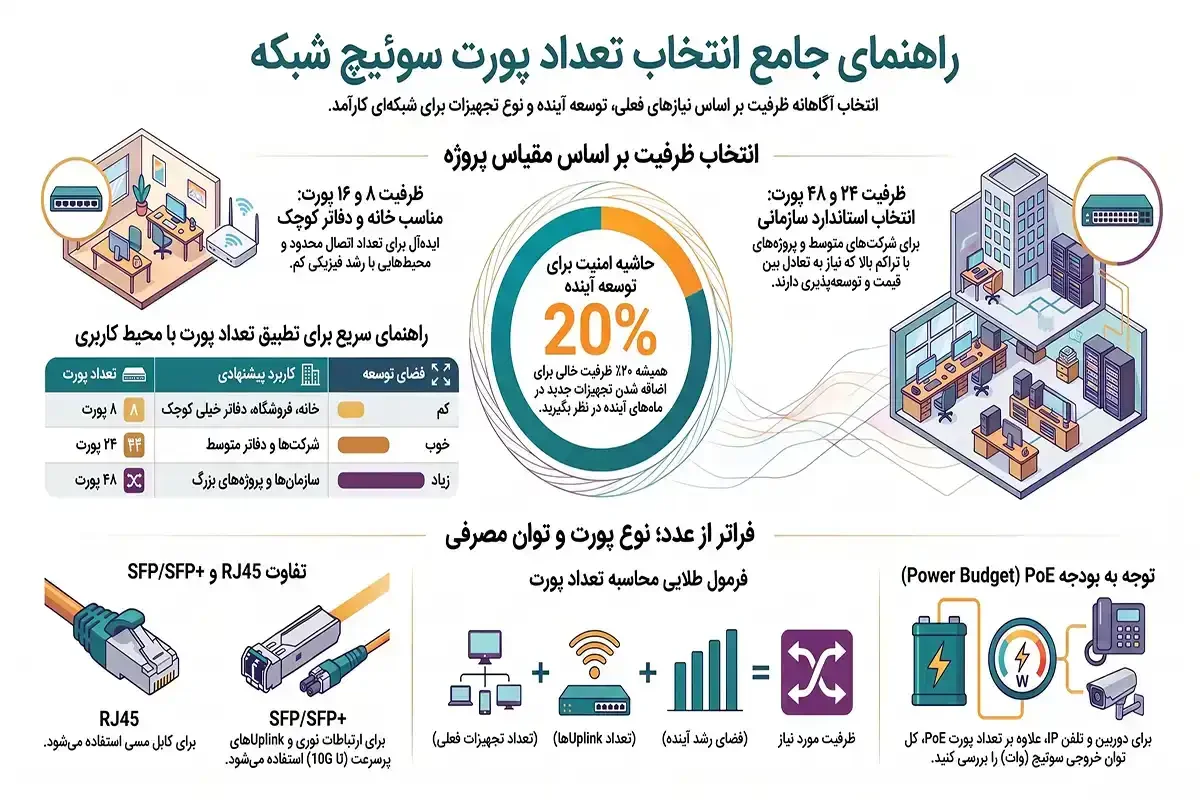

تعداد پورت های سوئیچ شبکه باید چندتا باشد؟

این سؤال یک جواب ثابت ندارد. بهتر است از یک روش ساده استفاده کنید:

ظرفیت موردنیاز = تعداد اتصالات فعلی + اتصالات موردنیاز پروژه + ظرفیت رزرو برای توسعه آینده

برای مثال، یک دفتر را در نظر بگیرید:

• ۱۲ کامپیوتر

• ۳ پرینتر

• ۲ Access Point

• ۲ تلفن IP

• ۲ دوربین

• ۱ Uplink

جمع این موارد می‌شود ۲۲ اتصال.

مدل ۲۴ پورتی روی کاغذ جواب می‌دهد، اما فقط دو جای خالی باقی می‌ماند. اگر احتمال اضافه شدن تجهیزات وجود دارد، ۲۴ درگاه انتخاب چندان راحتی نیست و بهتر است مدل ۴۸ پورتی را هم بررسی کنید.

چه زمانی ۸ پورت کافی است؟

اگر مجموع تجهیزات کابلی شما حدود ۴ تا ۶ دستگاه است و توسعه قابل‌توجهی در آینده ندارید، یک سوئیچ ۸ پورتی می‌تواند کافی باشد. برای مثال، کامپیوتر، تلویزیون، پرینتر، Access Point و چند تجهیز شبکه دیگر می‌توانند در چنین سناریویی به یک مدل ۸ پورتی متصل شوند.

چه زمانی ۱۶ پورت انتخاب خوبی است؟

برای دفاتر کوچک که تعداد تجهیزاتشان از یک شبکه خانگی بیشتر است.

اگر ۱۰ تا ۱۲ اتصال فعلی دارید و احتمال رشد زیادی وجود ندارد، ۱۶ درگاه می‌تواند تعادل خوبی بین قیمت و ظرفیت ایجاد کند.

چه زمانی ۲۴ پورت منطقی‌تر است؟

وقتی تعداد تجهیزات به حدود ۱۵ تا ۲۰ اتصال رسیده و احتمال توسعه هم وجود دارد.

برای بسیاری از شرکت‌های کوچک و متوسط، این ظرفیت نقطه مناسبی است؛ البته به شرط اینکه Uplink و قابلیت‌های موردنیاز پروژه را نیز داشته باشد.

چه زمانی ۴۸ پورت بخریم؟

وقتی تعداد اتصال‌ها زیاد است یا توسعه قابل‌توجهی در آینده پیش‌بینی می‌شود، مدل ۴۸ پورتی می‌تواند انتخاب مناسب‌تری باشد.

تعداد پورت با ظرفیت واقعی چه تفاوتی دارد؟

فرض کنید دو محصول دارید:

مدل اول:
24 × 1G RJ45 + 4 × 1G SFP

مدل دوم:
24 × 1G RJ45 + 4 × 10G SFP+

هر دو برای اتصال ۲۴ تجهیز کاربر ظرفیت مشابهی دارند، اما مدل دوم در ارتباط با تجهیزات بالادستی ظرفیت بسیار بیشتری در اختیار می‌گذارد.

پس اگر فقط بنویسید «هر دو ۲۴ پورت هستند»، بخش مهمی از تفاوت را نادیده گرفته‌اید.

این موضوع یکی از مهم‌ترین نکات هنگام مقایسه سوئیچ سیسکو و سایر برندهاست. مدل‌ها را باید براساس مشخصات کامل بررسی کرد، نه فقط تعداد درگاه.

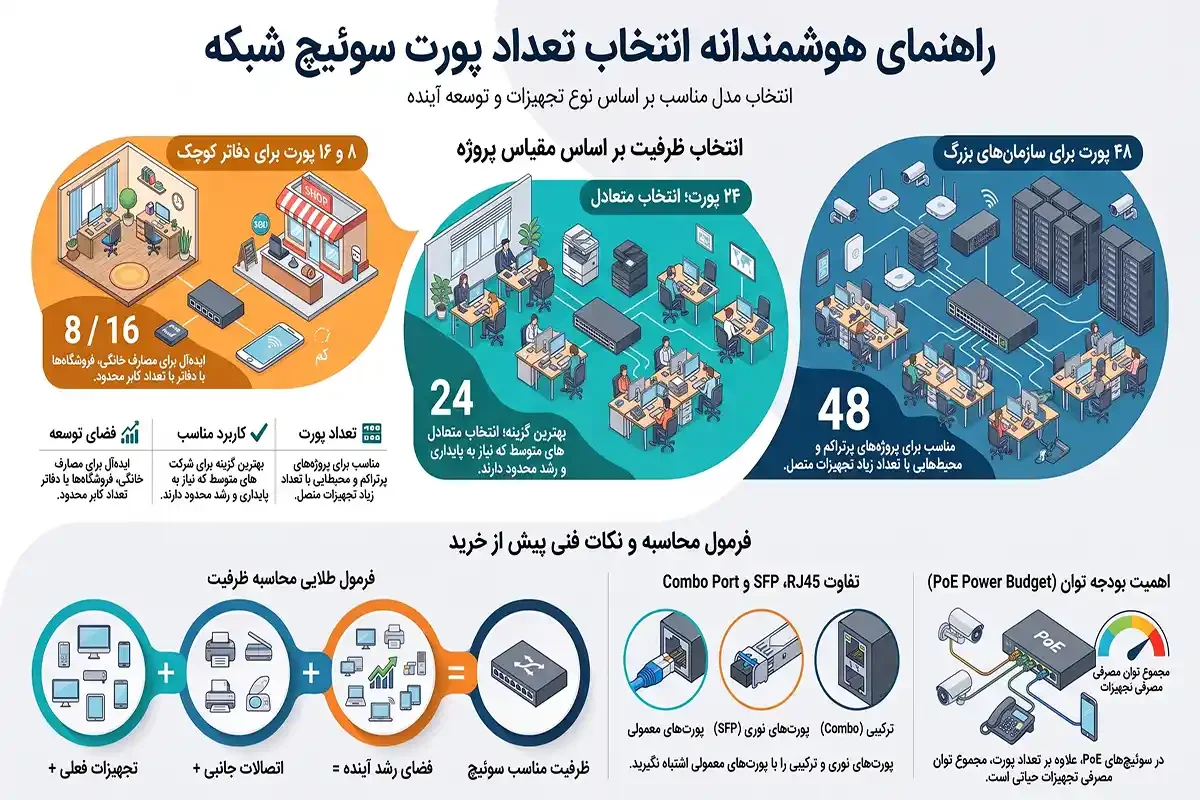

مقایسه ۸، ۱۶، ۲۴ و ۴۸ پورت

این جدول یک راهنمای اولیه است. ممکن است یک دفتر ۱۰ کاربره به دلیل تعداد زیاد دوربین و اکسس پوینت به مدل ۲۴ پورتی نیاز داشته باشد و یک دفتر ۲۰ کاربره، به دلیل استفاده از تجهیزات دیگری، طراحی متفاوتی داشته باشد.

برای دیدن این تفاوت در عمل، سری Cisco Catalyst 1200 مثال خوبی است. در سری Cisco Catalyst 1200، ظرفیت‌های ۸، ۱۶، ۲۴ و ۴۸ رابط 1G وجود دارد. مدل‌های ۲۴ و ۴۸ پورتی در برخی نسخه‌ها چهار SFP و در نسخه‌های دیگر چهار SFP+ با سرعت 10Gbps دارند.

از نظر PoE نیز اختلاف قابل توجه است. برای نمونه:

• C1200-8P-E-2G: 67W

• C1200-16P-2G: 120W

• C1200-24P-4G: 195W

• C1200-24FP-4G: 375W

• C1200-48FP-4X: 740W

چک لیست انتخاب تعداد مناسب

قبل از خرید، این چند مورد را روی کاغذ بنویسید:

• چند کامپیوتر قرار است متصل شوند؟

• چند دوربین IP دارید؟

• چند تلفن IP استفاده می‌شود؟

• چند Access Point نصب خواهد شد؟

• چند اتصال برای سرور یا تجهیزات ذخیره‌سازی لازم است؟

• Uplink از نوع 1G کافی است یا 10G لازم دارید؟

• PoE لازم دارید؟

• مجموع مصرف برق تجهیزات چقدر است؟

• چند اتصال خالی برای توسعه آینده می‌خواهید؟

• دستگاه قرار است رومیزی باشد یا داخل رک نصب شود؟

چنانچه بعد از محاسبه به ۱۴ اتصال رسیدید، الزاماً ۱۶ پورت نخرید. اگر احتمال اضافه شدن ۵ یا ۶ تجهیز در آینده وجود دارد، ۲۴ درگاه انتخاب منطقی‌تری است.

انتخاب برند مناسب برای پروژه

تعداد درگاه تنها چیزی نیست که هنگام خرید باید بررسی شود. نوع محصول و سطح امکانات هم اهمیت دارد.

برای پروژه‌های سازمانی می‌توانید مشخصات سوئیچ شبکه سازمانی و سوئیچ شبکه تجاری را بررسی کنید. در محیط‌های تجاری، محصولات اقتصادی‌تر ممکن است نیاز شما را پوشش دهند. برای شرایط سخت محیطی نیز سوئیچ شبکه صنعتی انتخاب متفاوتی است.

در صورتی که به دنبال محصولات HP هستید، سوئیچ شبکه HP را می‌توانید براساس تعداد اتصال و مشخصات فنی بررسی کنید. برای محصولات Aruba نیز سوئیچ HPE-Aruba گزینه دیگری برای مقایسه است.

همچنین اگر هدف شما مدیریت چند سیستم از یک کنسول باشد، سوئیچ KVM با محصولی که برای اتصال تجهیزات Ethernet استفاده می‌شود، تفاوت دارد و نباید این دو را جایگزین یکدیگر در نظر گرفت.

جمع‌بندی

تعداد درگاه‌های سوئیچ شبکه را نباید فقط با شمردن کامپیوترها مشخص کرد. دوربین، تلفن IP، Access Point، سرور و Uplink هم هرکدام ممکن است یک اتصال جداگانه لازم داشته باشند.

زمانی که ۶ یا ۷ تجهیز دارید، ۸ درگاه می‌تواند کافی باشد. برای یک دفتر کوچک با حدود ۱۰ تا ۱۴ اتصال، ۱۶ پورت گزینه مناسبی است. وقتی تعداد تجهیزات به حدود ۱۸ تا ۲۲ اتصال می‌رسد، ۲۴ درگاه معمولاً انتخاب مطمئن‌تری خواهد بود. برای پروژه‌های بزرگ‌تر نیز ۴۸ پورت یا ترکیبی از چند دستگاه باید بررسی شود.

بنابراین هنگام خرید، فقط عدد روی پنل سوئیچ را مقایسه نکنید. ممکن است یک مدل ۲۴ پورتی با چهار SFP+ ده گیگابیتی، برای شبکه‌ای با ترافیک سنگین انتخاب بهتری از یک مدل ۴۸ پورتی با Uplink محدود باشد.

در کیان داریا بهتر است انتخاب را از تعداد تجهیزات شروع کنید، نه از اسم یک مدل یا عدد روی جعبه. وقتی مشخص باشد چند اتصال RJ45 لازم دارید، چند Uplink می‌خواهید و آیا PoE موردنیاز است، انتخاب محصول بسیار ساده‌تر می‌شود.

کیان داریا تلاش می‌کند بهترین و جدیدترین گزینه‌های موجود را متناسب با نوع استفاده در اختیار مشتری قرار دهد تا هزینه خرید صرف ظرفیتی نشود که عملاً استفاده‌ای از آن نخواهد شد.

برای بررسی مدل‌ها و قیمت‌ها می‌توانید دسته‌بندی سوئیچ شبکه را ببینید و در صورت نیاز، محصولات مختلف را از نظر تعداد اتصال، سرعت و امکانات با هم مقایسه کنید. همچنین امکان بررسی محصولات خارجی از طریق خرید از آمازون وجود دارد.

برای دریافت مشاوره رایگان و بررسی گزینه مناسب، همین حالا با کارشناسان کیان داریا با شماره 09101888726 تماس بگیرید.

سوالات متداول

برای ۱۰ کامپیوتر چه تعداد پورت لازم است؟

اگر فقط ۱۰ کامپیوتر قرار است مستقیماً به سوئیچ متصل شوند، ۱۶ پورت از نظر ظرفیت پایه کافی است؛ اما پرینتر، اکسس پوینت، تلفن IP، دوربین و Uplink نیز باید در محاسبه نهایی لحاظ شوند.

برای یک شرکت ۲۰ کاربره، ۲۴ پورت کافی است؟

در صورتی که فقط کاربران را در نظر بگیریم، بله؛ اما با اضافه کردن تلفن IP، پرینتر، دوربین، Access Point و Uplink ممکن است ظرفیت ۲۴ پورت خیلی زود پر شود.

آیا ۴۸ پورت همیشه بهتر از ۲۴ پورت است؟

خیر. ظرفیت بیشتر زمانی ارزش دارد که واقعاً به آن نیاز داشته باشید یا توسعه آینده نزدیک باشد.

تفاوت پورت RJ45 و SFP چیست؟

RJ45 معمولاً برای اتصال کابل مسی Ethernet استفاده می‌شود، در حالی که SFP می‌تواند برای اتصال ماژول‌های نوری یا برخی ماژول‌های مسی استفاده شود.

آیا پورت PoE با پورت معمولی فرق دارد؟

بله. رابط PoE علاوه بر انتقال داده، می‌تواند برق تجهیز سازگار را نیز از طریق کابل Ethernet تأمین کند.

آیا SFP هم در تعداد پورت‌های دستگاه حساب می‌شود؟

بستگی به نحوه اعلام سازنده دارد. بعضی شرکت‌ها تعداد RJ45 و SFP را جداگانه می‌نویسند و برخی مدل‌ها نیز Combo Port دارند؛ بنابراین باید مشخصات دقیق مدل بررسی شود.
