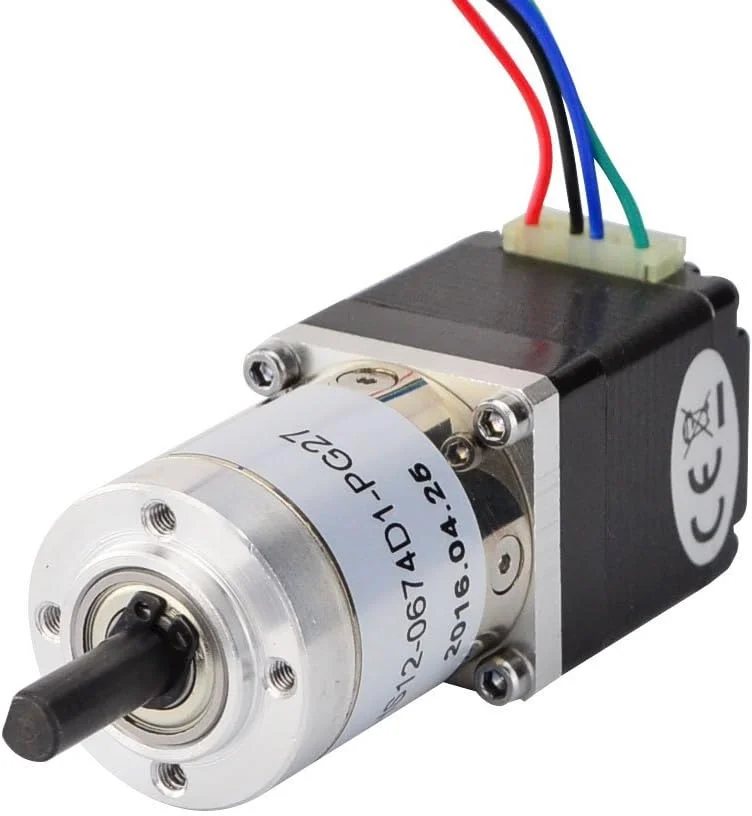

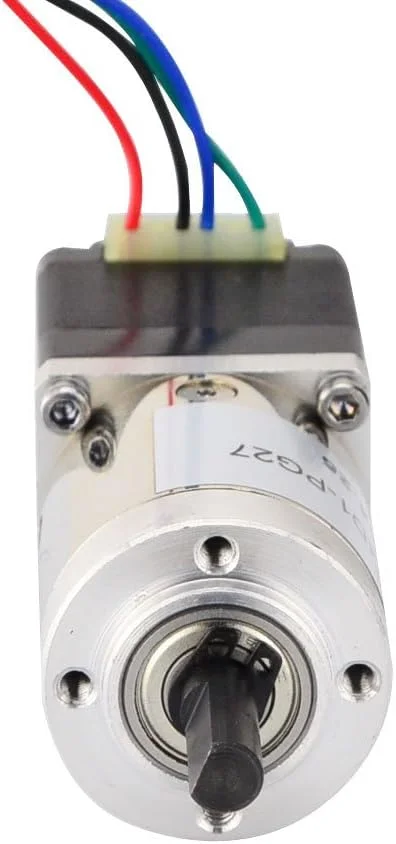

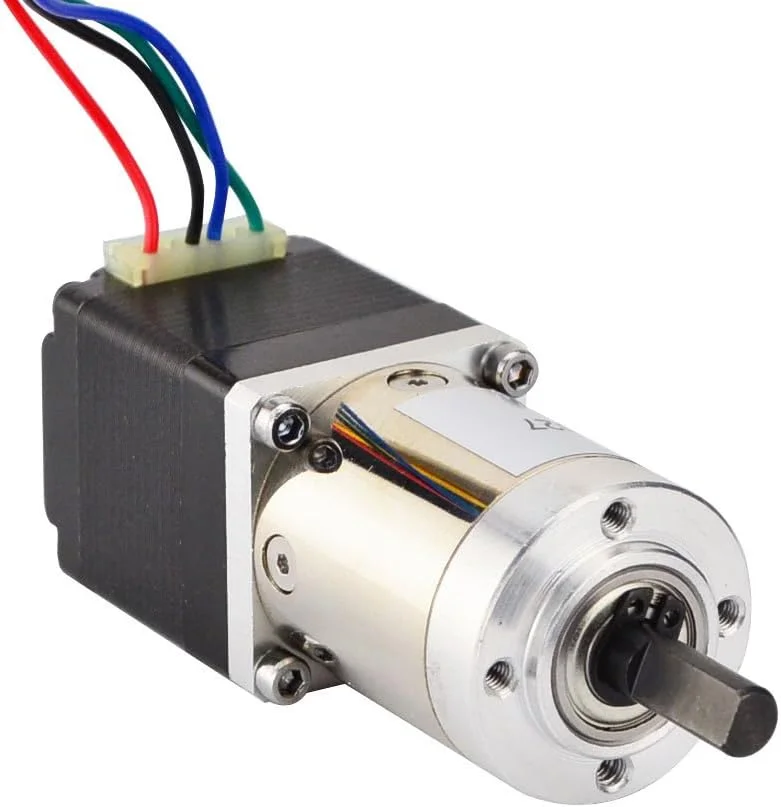

موتور پله ای گیربکس سیاره ای 27:1 Nema 11 با شفت دوگانه برای ربات و دوربین DIY

این موتور پله ای NEMA 11 با دقت بالا دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 26.85:1 است، رزولوشن به زاویه پله 0.067 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت چرخش بسیار پایین و/یا گشتاور زیادی نیاز دارند. یک شفت عقب می تواند انکودر یا موارد مشابه را نصب کند، قطر شفت عقب 3.9 میلی متر است. مشخصات الکتریکی: * شماره قطعه سازنده: 11HS12-0674D1-PG27 * نوع موتور: پله ای دو قطبی * زاویه پله: 0.067 درجه * گشتاور نگهدارنده: 1.3 نیوتن متر * جریان نامی/فاز: 0.67 آمپر * مقاومت فاز: 5.6 اهم * اندوکتانس: 4.2 میلی هانری +/- 20٪ (1 کیلوهرتز) مشخصات گیربکس: * نوع گیربکس: سیاره ای * نسبت دنده: 26.85:1 * راندمان دنده: 81٪ * لقی در حالت بدون بار: <= 1 درجه * حداکثر گشتاور مجاز: 3 نیوتن متر (425 اونس-اینچ) * گشتاور مجاز لحظه ای: 5 نیوتن متر (708 اونس-اینچ) * حداکثر بار محوری شفت: 5 نیوتن * حداکثر بار شعاعی شفت: 25 نیوتن مشخصات فیزیکی: * اندازه قاب: 30 x 30 میلی متر * طول موتور: 31.5 میلی متر * طول گیربکس: 35 میلی متر * قطر شفت جلو: 6 میلی متر * طول شفت جلو: 18 میلی متر * طول برش D جلو: 12 میلی متر * قطر شفت عقب: 3.9 میلی متر * طول شفت عقب: 12 میلی متر * تعداد سیم ها: 4 * طول سیم: 300 میلی متر * وزن: 120 گرم اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از آزمایش موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایور چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه موتور را از بین می برد.
